軟化水設(shè)備中離子交換樹脂表面被鐵化物膠體覆蓋或樹脂內(nèi)部的交換孔道被鐵的膠體等堵塞，使樹脂的工作交換容量和再生交換容量明顯降低，但樹脂結(jié)構(gòu)無變化，這種現(xiàn)象叫樹脂的鐵“中毒”。
1、污染原因分析
造成樹脂鐵“中毒”的原因主要有4方面：①水源是含鐵量高的地下水或被鐵污染的地表水；②進(jìn)水管道或交換器內(nèi)部被腐蝕產(chǎn)生了鐵化物;③再生劑中含有鐵雜質(zhì)；④水中含有大分子有機(jī)物。
陽樹脂的鐵“中毒”一般只發(fā)生在以食鹽為再生劑的軟化水過程中，主要有兩種情況，一種是當(dāng)鐵以膠態(tài)或懸浮鐵化物的形式進(jìn)入鈉離子交換器后，被樹脂吸附，并在樹脂表面形成一層鐵化物的覆蓋層，阻止了水中的離子與樹脂進(jìn)行有效接觸;另一種是鐵以Fe2+形式進(jìn)入交換器，與樹脂進(jìn)行交換反應(yīng)，使Fe2+占據(jù)在交換位置上，因Fe2+很容易被氧化成高價(jià)鐵化物，沉積在樹脂內(nèi)部，堵塞了交換孔道。
陰樹脂發(fā)生鐵“中毒” 的主要原因也有以下兩種：一是再生陰樹脂的堿純度達(dá)不到規(guī)定標(biāo)準(zhǔn)，特別是液態(tài)堿中含有鐵的化合物較多時(shí)，更容易使陰樹脂中毒;二是水中含有大分子有機(jī)物時(shí)，容易與鐵形成螯合物(即有機(jī)鐵)，它可以與強(qiáng)堿性陰樹脂進(jìn)行交換反應(yīng)，集結(jié)在交換基團(tuán)的位置上，堵塞樹脂的交換孔道，使交換容量和再生容量下降，再生效率降低，再生劑與清洗水耗量增加，進(jìn)一步導(dǎo)致樹脂鐵“中毒”。
2 污染鑒別方法

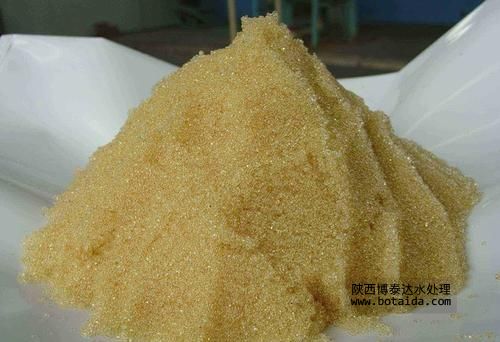

① 外觀顏色鑒別。發(fā)生鐵“中毒”的樹脂，從外觀上看，顏色由透明的黃色(陽樹脂)或乳白色(陰樹脂)明顯變深，嚴(yán)重者甚至呈黑色。
②試驗(yàn)鑒別。通過測(cè)定水的含鐵量來判定樹脂鐵“中毒”的程度，這是一種較為準(zhǔn)確的方法。
將“中毒”樹脂用清水洗凈，浸泡在10%的食鹽水中再生約30分鐘，傾去鹽水再用蒸餾水(或除鹽水)洗滌2～3次，從中取出一部分樹脂放入試管或玻璃瓶中，隨后加入6mol/L的鹽酸(體積約為樹脂的2倍)，蓋嚴(yán)振蕩15分鐘后，然后取出酸液注入另一潔凈試管中，滴入飽和的亞鐵氰化鉀溶液，從試液生成普魯士藍(lán)的顏色深淺(由淡藍(lán)色至棕黑色)，可以判斷樹脂鐵“中毒”的程度。
如需要產(chǎn)品及技術(shù)服務(wù)，請(qǐng)撥打服務(wù)熱線：13659219533
選擇陜西博泰達(dá)水處理科技有限公司，你永遠(yuǎn)值得信賴的產(chǎn)品！
了解更多，請(qǐng)點(diǎn)擊www.wangningwin.cn
